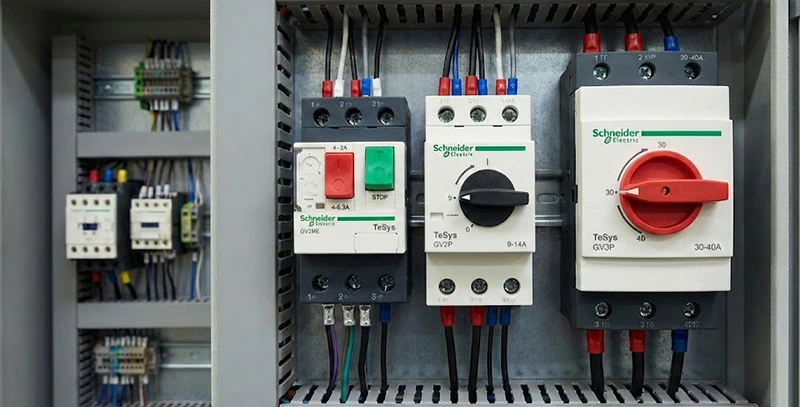

جدول رنج کلید حرارتی اشنایدر
مقدمه
در دنیای تجهیزات الکتریکی و موتورهای الکتریکی صنعتی یا خانگی، یکی از مهمترین نکات برای ایمنی و طول عمر موتور، انتخاب دقیق کلید حفاظتی مناسب است. وقتی صحبت از کلید حرارتی میشود، منظور کلیدی است که بتوان با آن رِنج جریان مناسب را برای موتور تنظیم کرد تا در شرایط اضافهبار یا اتصال کوتاه مدار را قطع کند و از آسیب موتور جلوگیری نماید. در این میان، «جدول رِنج کلید حرارتی اشنایدر» به عنوان راهنمایی دقیق و استاندارد شناخته میشود که به ما کمک میکند کلید درست را برای موتور مورد نظرمان انتخاب کنیم. بدون استفاده از چنین جدولی، انتخاب کلید به آزمایش و حدس و گمان تبدیل میشود که ممکن است هم ایمنی را به خطر بیندازد و هم عمر موتور را کاهش دهد.
این مقاله با هدف ارائه توضیحات کامل درباره مفهوم «رِنج کلید حرارتی»، اهمیت آن، نحوه انتخاب مناسب کلید بر اساس مشخصات موتور، و نکات کاربردی هنگام نصب و تنظیم کلید، نگارش شده است. در این مسیر، تلاش میکنیم با زبانی ساده و روشن، اطلاعات لازم برای هر کاربر — چه فرد فنی و چه غیر فنی — فراهم شود. اگر در پایان این متن، نسبت به انتخاب کلید حرارتی مناسب آگاه باشید، میتوانید با اطمینان دستگاه یا موتور خود را در مدار قرار داده و امنیت و دوام آن را تضمین نمایید.
اهمیت این موضوع زمانی روشنتر میشود که بدانیم موتورهای الکتریکی در زمان استارت یا بار زیاد، جریانهای شدیدتری نسبت به جریان نامی مصرف میکنند، و اگر کلید حفاظتی حساسیت لازم را نداشته باشد، این جریان زیاد میتواند باعث داغ شدن سیمپیچها، سوختن عایق، اتصال کوتاه یا حتی آتشسوزی شود. برعکس، اگر رِنج کلید خیلی حساس باشد، ممکن است حتی در جریان معمولی موتور عمل کند و باعث خاموشی بیدلیل و کاهش بهرهوری گردد. بنابراین کلید حرارتی باید به گونهای تنظیم شود که تعادلی میان حفاظت و پایداری برقرار گردد. این تعادل دقیقاً چیزی است که با استفاده از جدول رِنج کلید حرارتی اشنایدر قابل دستیابی است.
در ادامه، ابتدا معنای دقیق «رِنج کلید حرارتی» را بررسی میکنیم، سپس جدول پیشنهادی برای مدلهای مختلف را معرفی میکنیم، بعد به شیوه انتخاب درست کلید بر اساس موتور و شرایط کاری میپردازیم، و در نهایت نکات نصب، تنظیم و نگهداری را مرور خواهیم کرد. در پایان نیز جمعبندی و توصیههای نهایی را ارائه میدهیم. اگر میخواهید انتخابی دقیق و مطمئن داشته باشید، خواندن ادامه این راهنما را به شما توصیه میکنیم.
مفهوم «رِنج کلید حرارتی» و اهمیت آن در حفاظت موتور
«رِنج کلید حرارتی» به بازهای از جریان الکتریکی اطلاق میشود که کلید میتواند آن را پوشش دهد و متناسب با تنظیم آن، در مدار جریان را کنترل کند. این بازه معمولاً بر حسب آمپر (A) تعیین میشود و بسته به مدل کلید میتواند خیلی پایین یا نسبتاً بالا باشد. وقتی موتور روشن است و در شرایط عادی کار میکند، جریان مصرفی آن نزدیک به مقدار نامیاش است. اما در زمان راهاندازی، افزایش بار یا بارگذاری زیاد، جریان ممکن است از مقادیر نامی فراتر رود؛ در این زمان اگر رِنج کلید حرارتی بر اساس جریان معمولی تنظیم نشده باشد، ممکن است کلید عمل نکرده و موتور دچار آسیب شود.
از سوی دیگر، اگر رِنج کلید خیلی حساس تنظیم شود (یعنی جریانهای پایین نیز باعث قطع شوند)، موتور حتی در شرایط عادی و مصرف معمولی نیز ممکن است خاموش شود که این موضوع سبب کاهش کارایی، توقف ناگهانی و احتمال آسیب به فرآیند کاری میگردد. لذا انتخاب رِنج مناسب برای کلید حرارتی، تعادلی میان حساسیت و عملکرد پایدار است.
اهمیت «رِنج کلید حرارتی» زمانی بیشتر نمایان میشود که بدانیم موتورها در زمان راهاندازی یا بار زیاد میتوانند جریانی چند برابر جریان نامی داشته باشند. اگر کلید حرارتی نتواند این جهش را تحمل کرده و به درستی تشخیص دهد، آسیب واقعی ممکن است در همان لحظه آغاز شود. علاوه بر این، شرایط محیطی — مانند دمای اطراف، تهویه تابلو، نوع سیمکشی و کابل، وجود بار اضافی یا تکانههای مکانیکی — میتواند بر جریان مصرفی تأثیر گذارد. بنابراین کلید باید به گونهای انتخاب و تنظیم شود که این شرایط را نیز پوشش دهد؛ یعنی نه خیلی حساس، نه خیلی ضعیف.
استفاده از کلید حرارتی با رِنج مناسب نه فقط به حفظ سلامتی موتور کمک میکند، بلکه عمر آن را نیز افزایش میدهد، مصرف انرژی را بهینه میسازد، و عملکرد سیستم را پایدار نگه میدارد. به همین دلیل، داشتن یک جدول دقیق و استاندارد مانند «جدول رِنج کلید حرارتی اشنایدر» یک ضرورت فنی است تا اشتباهات حدسی و انتخاب نادرست به حداقل برسد. با چنین جدولی، میتوان با اطمینان کامل مدل درست کلید را برای موتور یا دستگاه مورد نظر انتخاب و تنظیم کرد.
معرفی جدول رِنج کلید حرارتی اشنایدر و مدلهای پیشنهادی
در این بخش، نمونهای از جدول رِنج کلید حرارتی برای مدلهای مختلف کلید حرارتی تولیدی توسط برند شناختهشده اشنایدر را ارائه میدهیم. این جدول بر اساس قابلیت تنظیم رِنج جریان کلید و توان تقریبی متناسب با هر مدل تنظیم شده است. با مراجعه به این جدول، میتوان بر اساس جریان یا توان مورد نیاز موتور، کلید مناسب را انتخاب نمود. چنین جدولی دقیقاً همان چیزی است که با عبارت «جدول رِنج کلید حرارتی اشنایدر» منظور میشود.
مدلهایی که متداولتر هستند — مثلاً برای موتورهای سبک خانگی، پمپ، فن، کمپرسور یا ماشینآلات صنعتی کوچک — در رِنجهای پایینتر قرار دارند، در حالی که برای موتورهای صنعتی متوسط یا سنگین مدلهایی ارائه میشوند که رِنج بالاتری دارند. این تنوع باعث میشود تقریباً برای هر بازه جریان و توان، بتوان کلید متناسب با شرایط را یافت.
به عنوان مثال:
– برای موتور بسیار کوچک یا دستگاهی با مصرف بسیار اندک، مدل با کمترین رِنج تنظیمی مناسب است؛
– برای موتورهایی با بار متوسط و کاربرد صنعتی خانگی مانند پمپ یا کمپرسور سبک، نوع متوسط جدول مناسب است؛
– برای کاربرد صنعتی یا موتورهای نیمهصنعتی با توان بالا، رِنج بالاتر انتخاب میشود تا جریان راهاندازی و بار زیاد تحت پوشش باشند.
استفاده از این جدول مزایایی دارد: اول اینکه انتخاب درست کلید بر اساس مشخصات واقعی موتور ممکن میشود؛ دوم اینکه احتمال اشتباه یا محافظت بیشاز حد کاهش مییابد؛ سوم اینکه میتوان با اطمینان بیشتری موتور و تجهیزات جانبی را راهاندازی کرد و نگرانی از بابت اضافهبار یا اتصال کوتاه کمتر میشود.
وقتی این جدول با دقت بررسی شود، میتوان فهمید کدام مدل برای مصرف خانگی، کدام برای مصارف صنعتی سبک، و کدام برای مصارف سنگین یا صنعتی مناسب است. این کار نه فقط باعث انتخاب صحیح میشود، بلکه در زمان اجرا و راهاندازی نیز خطا و ریسک را به حداقل میرساند. به همین دلیل توصیه میشود همواره هنگام انتخاب کلید حرارتی، این جدول را به عنوان مرجع در نظر بگیرید و بر اساس آن تصمیم بگیرید.
نحوه انتخاب رِنج مناسب و نکات مهم نصب و نگهداری
انتخاب رِنج مناسب برای کلید حرارتی باید بر پایه مشخصات موتور و شرایط کاری آن انجام شود. نخستین گام، یافتن جریان نامی موتور (FLA) است — جریانی که موتور در شرایط عادی و پایدار مصرف میکند. این مقدار معمولاً روی پلاک موتور درج شده است. اگر پلاک در دسترس نبود، میتوان با دانستن توان موتور و ولتاژ کاری، جریان واقعی را تقریباً محاسبه کرد. سپس باید اطمینان حاصل کرد که این جریان نامی در میانه رِنج تنظیمی کلید قرار گیرد، نه نزدیک به حد پایین یا بالا.
مرحله بعدی در نظر گرفتن ضریب ایمنی است. در شرایط واقعی، موتور ممکن است تحت بار بیشتر یا شرایط سختتر از حالت آزمایشگاهی کار کند — برای مثال بار مداوم، تغییرات دمای محیط، شروع و توقفهای مکرر یا نوسان ولتاژ. لذا بهتر است رِنج کلید طوری انتخاب شود که ۱۰ تا ۱۵ درصد بالاتر از جریان نامی (یا نزدیک به قسمت میانی بازه) باشد تا تحمل شرایط غیرعادی نیز حاصل شود. این تنظیم دقیق به معنی عملکرد بهتر، اطمینان بیشتر و افزایش عمر مفید موتور است.
پس از انتخاب مدل مناسب بر اساس جدول و جریان موتور، نوبت به نصب و تنظیم دقیق میرسد. در این مرحله باید کابل با مقطع مناسب انتخاب شود تا عبور جریان بدون افت باشد و از گرم شدن سیم یا تلفات جلوگیری شود. سیمکشی باید با رعایت استاندارد انجام گیرد تا مقاومت اضافی و اتصالات ضعیف از بین برود. در صورت استفاده در محیط با دمای بالا، رطوبت، گرد و غبار یا شرایط صنعتی سخت، لازم است فضای تابلو تهویه مناسب داشته باشد و کلید دور از منابع مستقیم گرما نصب شود.
پس از نصب، تنظیم جریان قطعی (تریپ) کلید باید طوری انجام شود که جریان نامی موتور با در نظر گرفتن ضریب ایمنی در میانه رِنج قرار گیرد. باید توجه داشت که اگر کلید خیلی حساس باشد، در زمان راهاندازی یا کندبار ممکن است بیدلیل مدار را قطع کند؛ و اگر خیلی ضعیف تنظیم گردد، در صورت اضافهبار واقعی واکنش نشان ندهد. بنابراین تنظیم دقیق و مطابق با جدول رِنج ضروری است.
همچنین توصیه میشود پس از نصب، کلید و سیمکشی را در شرایط بار و مصرف واقعی تست کنید تا عملکرد حفاظتی آن بررسی شود. در فواصل زمانی معقول (مثلاً ماهیانه یا فصلی) نیز اتصالات، پیچها و وضعیت ترمینالها را بازبینی کنید. اگر موتور تغییر کرد (توان، نوع بار، شرایط کاری) یا شرایط محیطی متفاوت شد، رِنج کلید را بازتنظیم نمایید.
در نهایت، نگهداری منظم کلید و بررسی دورهای آن باعث میشود تا در زمان بحران یا بار بالا، کلید عملکرد صحیح داشته باشد و بتواند موتور را حفاظت کند. این اقدامات ساده اما مؤثر، تفاوت میان عملکرد ایمن و احتمال خرابی گرانقیمت را رقم میزنند.
بررسی کامل جدول رنج کلید حرارتی اشنایدر
یکی از مهمترین ابزارهایی که متخصصان برق و مهندسان برای انتخاب صحیح کلید حرارتی به آن تکیه میکنند، جدول رنج کلید حرارتی اشنایدر است. این جدول، مجموعهای از مدلهای مختلف کلید حرارتی برند اشنایدر را به همراه محدوده تنظیم جریان (رنج آمپر)، توان تقریبی قابل پشتیبانی، و کاربردهای رایج ارائه میدهد. از آنجایی که کلید حرارتی برای جلوگیری از آسیب به موتور در برابر اضافهبار و اتصال کوتاه طراحی شده، بسیار مهم است که بر اساس مشخصات دقیق موتور، کلید مناسبی انتخاب شود که نه بیش از حد حساس باشد و نه بیش از حد آزاد.
در جدول رنج کلید حرارتی اشنایدر، مدلها از GV2-ME01 شروع میشوند که رنج جریان بسیار پایینی بین 0.10 تا 0.16 آمپر دارند، مناسب برای موتورهای بسیار کوچک مانند فن تهویه یا تجهیزات ابزار دقیق. این محدوده پایین به این معناست که حتی جریانهای اندک هم توسط این مدل شناسایی و کنترل میشوند. با بالا رفتن مدلها، به تدریج رنج جریان نیز افزایش مییابد و به مدلهایی مانند GV2-ME32 میرسیم که برای جریانهایی بین 23 تا 32 آمپر طراحی شدهاند — مناسب برای موتورهای صنعتی سنگین و تجهیزات با توان بالا.
از مزایای مهم جدول رنج کلید حرارتی اشنایدر این است که توان تقریبی موتور (بر حسب کیلووات) نیز برای هر مدل درج شده است. این اطلاعات باعث میشود مهندس برق یا تکنسین بتواند بهسادگی و بدون نیاز به محاسبات پیچیده، مدل مناسب را برای پروژهاش انتخاب کند. بهطور مثال، اگر موتوری با توان 5.5 کیلووات در اختیار دارید، بهسرعت متوجه میشوید که مدل GV2-ME16 با رنج 9 تا 14 آمپر بهترین گزینه است. این سادگی و شفافیت در طراحی جدول، دلیل محبوبیت بالای محصولات اشنایدر الکتریک در میان برقکاران و شرکتهای صنعتی است.
نکته مهمی که باید در استفاده از جدول رنج کلید حرارتی اشنایدر رعایت کرد، توجه به ولتاژ شبکه و نوع فاز موتور است. زیرا توان درجشده در جدول معمولاً بر اساس ولتاژ 400 ولت سهفاز استاندارد تعیین شده است. در نتیجه اگر پروژه شما در ولتاژ یا شرایط فاز متفاوتی باشد، لازم است محاسبات مجدد انجام شود و بر اساس جریان دقیق تصمیمگیری گردد.
کاربرد دیگر این جدول در مقایسه بین مدلها است. فرض کنید چند موتور در یک تابلو برق دارید با جریانهای متفاوت؛ با استفاده از جدول رنج، میتوانید مدلهای هماهنگ و مناسب برای هر موتور را انتخاب کرده و طراحی تابلو را بهینه انجام دهید. همچنین اگر در پروژهای نیاز به تهیه چندین مدل کلید حرارتی دارید، جدول رنج کلید حرارتی اشنایدر کمک میکند که به صورت اقتصادی، دقیق و بدون اتلاف وقت خرید انجام دهید. در نتیجه نه تنها هزینه کاهش مییابد، بلکه عملکرد تابلو نیز حرفهایتر خواهد بود.
جدول رنج کلید حرارتی اشنایدر
| مدل کلید حرارتی | رنج جریان قابل تنظیم (آمپر) | توان موتور (در 400V سهفاز) | کاربرد رایج |
|---|---|---|---|
| GV2-ME01 | 0.10 – 0.16 | تا 0.06 کیلووات | فن تهویه، ابزار دقیق، موتورهای خیلی کوچک |
| GV2-ME02 | 0.16 – 0.25 | تا 0.09 کیلووات | ابزار کنترلی، سیستمهای حساس |
| GV2-ME03 | 0.25 – 0.40 | تا 0.12 کیلووات | پمپ و فن کوچک |
| GV2-ME04 | 0.40 – 0.63 | تا 0.18 کیلووات | سیستمهای سبک آزمایشگاهی |
| GV2-ME05 | 0.63 – 1 | تا 0.37 کیلووات | الکتروموتورهای کوچک عمومی |
| GV2-ME06 | 1 – 1.6 | تا 0.55 کیلووات | درایوهای سبک صنعتی |
| GV2-ME07 | 1.6 – 2.5 | تا 0.75 کیلووات | دستگاههای نیمهصنعتی |
| GV2-ME08 | 2.5 – 4 | تا 1.1 کیلووات | پمپهای خانگی، کمپرسور سبک |
| GV2-ME10 | 4 – 6.3 | تا 2.2 کیلووات | الکتروموتورهای صنعتی سبک |
| GV2-ME14 | 6 – 10 | تا 4 کیلووات | ماشینآلات صنعتی کوچک |
| GV2-ME16 | 9 – 14 | تا 5.5 کیلووات | بالابر، آسانسور، کمپرسور متوسط |
| GV2-ME20 | 13 – 18 | تا 7.5 کیلووات | موتور نوار نقاله |
| GV2-ME21 | 17 – 23 | تا 11 کیلووات | کاربردهای صنعتی متوسط |
| GV2-ME32 | 23 – 32 | تا 15 کیلووات | تجهیزات صنعتی سنگین |
نحوه انتخاب کلید مناسب با استفاده از جدول رنج کلید حرارتی اشنایدر
بعد از آشنایی با مفهوم رنج کلید حرارتی و مشاهده مدلهای مختلف در جدول رنج کلید حرارتی اشنایدر، اکنون زمان آن رسیده تا به صورت عملی بیاموزیم که چگونه از این جدول استفاده کنیم و کلید مناسب را با دقت انتخاب نماییم. فرآیند انتخاب مناسب به چند مرحله ساده اما بسیار مهم تقسیم میشود که رعایت هر کدام از آنها باعث میشود تا از نظر حفاظتی، کارایی، ایمنی و صرفهجویی هزینه به نتیجه مطلوب برسید.
مرحله اول: مشخصکردن جریان نامی موتور
جریان نامی یا Full Load Current اولین و مهمترین اطلاعاتی است که باید به دست آورید. این مقدار معمولاً روی پلاک موتور درج شده و نشاندهنده جریان واقعی مصرفی موتور در هنگام بار کامل است. در صورت عدم دسترسی به پلاک، میتوان با توجه به توان موتور (بر حسب کیلووات) و ولتاژ، جریان را با استفاده از فرمولهای الکتریکی محاسبه کرد.
مرحله دوم: بررسی شرایط کاری موتور
آیا موتور شما دائماً روشن است؟ آیا در محیطی با دمای بالا یا مرطوب قرار دارد؟ آیا بار لحظهای یا استارت مکرر دارد؟ پاسخ به این پرسشها مهم است چون شرایط سخت کاری نیاز به رنج متفاوت یا تنظیم دقیقتری دارند. جدول رنج کلید حرارتی اشنایدر بر اساس شرایط استاندارد طراحی شده اما در صورت شرایط خاص باید کمی محافظهکارانهتر عمل کرد.
مرحله سوم: انتخاب مدل مناسب بر اساس جدول
حالا که جریان موتور و شرایط کاری را مشخص کردهاید، کافی است به جدول رنج کلید حرارتی اشنایدر مراجعه کنید. مدلی را انتخاب کنید که جریان موتور شما در وسط رنج آن قرار داشته باشد. مثلاً اگر موتور شما 5.5 آمپر مصرف میکند، انتخاب مدل GV2-ME10 با رنج 4 تا 6.3 آمپر منطقی خواهد بود، چون عدد 5.5 در وسط این بازه قرار دارد و حفاظت مطلوبی فراهم میشود.
مرحله چهارم: تنظیم کلید پس از نصب
کلید حرارتی دارای پیچ یا سیستم تنظیم است که معمولاً بر روی آن اعداد آمپر درج شده است. بعد از نصب، جریان را مطابق با مقدار مورد نظر تنظیم کنید. نکته مهم این است که نه جریان پایینتر از مقدار واقعی انتخاب شود (چون باعث قطع ناخواسته مدار میشود) و نه خیلی بالاتر (که در این حالت حفاظت ناقص خواهد بود).
مرحله پنجم: تست و بازبینی
پس از نصب کلید و تنظیم جریان، عملکرد کلید را در شرایط واقعی تست کنید. بهویژه اگر در پروژهای چندین موتور با شرایط مختلف دارید، تست عملکرد میتواند از قطع یا آسیب احتمالی جلوگیری کند. همچنین در دورههای زمانی مشخص (مثلاً هر سه ماه) تنظیمات و اتصالات را بازبینی نمایید.
استفاده صحیح از جدول رنج کلید حرارتی اشنایدر تنها مربوط به انتخاب اولیه نیست بلکه باید در تمام طول استفاده، نصب و نگهداری نیز ادامه یابد. بسیاری از مشکلات ناشی از تنظیم اشتباه یا نادیده گرفتن شرایط محیطی هستند. با رعایت این مراحل و دقت در انتخاب، میتوانید مطمئن باشید که موتور شما در ایمنترین حالت ممکن کار خواهد کرد و از خطرات احتمالی به دور خواهد ماند.
نحوه انتخاب کلید مناسب با استفاده از جدول رنج کلید حرارتی اشنایدر
بعد از آشنایی با مفهوم رنج کلید حرارتی و مشاهده مدلهای مختلف در جدول رنج کلید حرارتی اشنایدر، اکنون زمان آن رسیده تا به صورت عملی بیاموزیم که چگونه از این جدول استفاده کنیم و کلید مناسب را با دقت انتخاب نماییم. فرآیند انتخاب مناسب به چند مرحله ساده اما بسیار مهم تقسیم میشود که رعایت هر کدام از آنها باعث میشود تا از نظر حفاظتی، کارایی، ایمنی و صرفهجویی هزینه به نتیجه مطلوب برسید.
مرحله اول: مشخصکردن جریان نامی موتور
جریان نامی یا Full Load Current اولین و مهمترین اطلاعاتی است که باید به دست آورید. این مقدار معمولاً روی پلاک موتور درج شده و نشاندهنده جریان واقعی مصرفی موتور در هنگام بار کامل است. در صورت عدم دسترسی به پلاک، میتوان با توجه به توان موتور (بر حسب کیلووات) و ولتاژ، جریان را با استفاده از فرمولهای الکتریکی محاسبه کرد.
مرحله دوم: بررسی شرایط کاری موتور
آیا موتور شما دائماً روشن است؟ آیا در محیطی با دمای بالا یا مرطوب قرار دارد؟ آیا بار لحظهای یا استارت مکرر دارد؟ پاسخ به این پرسشها مهم است چون شرایط سخت کاری نیاز به رنج متفاوت یا تنظیم دقیقتری دارند. جدول رنج کلید حرارتی اشنایدر بر اساس شرایط استاندارد طراحی شده اما در صورت شرایط خاص باید کمی محافظهکارانهتر عمل کرد.
مرحله سوم: انتخاب مدل مناسب بر اساس جدول
حالا که جریان موتور و شرایط کاری را مشخص کردهاید، کافی است به جدول رنج کلید حرارتی اشنایدر مراجعه کنید. مدلی را انتخاب کنید که جریان موتور شما در وسط رنج آن قرار داشته باشد. مثلاً اگر موتور شما 5.5 آمپر مصرف میکند، انتخاب مدل GV2-ME10 با رنج 4 تا 6.3 آمپر منطقی خواهد بود، چون عدد 5.5 در وسط این بازه قرار دارد و حفاظت مطلوبی فراهم میشود.
مرحله چهارم: تنظیم کلید پس از نصب
کلید حرارتی دارای پیچ یا سیستم تنظیم است که معمولاً بر روی آن اعداد آمپر درج شده است. بعد از نصب، جریان را مطابق با مقدار مورد نظر تنظیم کنید. نکته مهم این است که نه جریان پایینتر از مقدار واقعی انتخاب شود (چون باعث قطع ناخواسته مدار میشود) و نه خیلی بالاتر (که در این حالت حفاظت ناقص خواهد بود).
مرحله پنجم: تست و بازبینی
پس از نصب کلید و تنظیم جریان، عملکرد کلید را در شرایط واقعی تست کنید. بهویژه اگر در پروژهای چندین موتور با شرایط مختلف دارید، تست عملکرد میتواند از قطع یا آسیب احتمالی جلوگیری کند. همچنین در دورههای زمانی مشخص (مثلاً هر سه ماه) تنظیمات و اتصالات را بازبینی نمایید.
استفاده صحیح از جدول رنج کلید حرارتی اشنایدر تنها مربوط به انتخاب اولیه نیست بلکه باید در تمام طول استفاده، نصب و نگهداری نیز ادامه یابد. بسیاری از مشکلات ناشی از تنظیم اشتباه یا نادیده گرفتن شرایط محیطی هستند. با رعایت این مراحل و دقت در انتخاب، میتوانید مطمئن باشید که موتور شما در ایمنترین حالت ممکن کار خواهد کرد و از خطرات احتمالی به دور خواهد ماند.
جمعبندی نهایی و توصیههای مهم در استفاده از جدول رنج کلید حرارتی اشنایدر
حال که به صورت جامع با کاربردها، انواع مدلها، و نحوه انتخاب دقیق کلید حرارتی آشنا شدید، وقت آن رسیده تا یک جمعبندی کاربردی از همهی مطالب داشته باشیم. در طول این مقاله تلاش شد تا اهمیت «جدول رنج کلید حرارتی اشنایدر» بهطور کامل روشن شود. این جدول ابزاری استراتژیک و دقیق برای متخصصان، برقکاران، طراحان تابلو و حتی کاربران عادی است تا از میان دهها مدل مختلف کلید حرارتی، گزینهای مناسب و ایمن را انتخاب کنند.
همانطور که دیدید، انتخاب یک کلید حرارتی، فقط نگاهکردن به آمپر یا توان نیست. بلکه نیازمند درک درستی از شرایط کاری موتور، ولتاژ شبکه، نوع بار، زمان کاری موتور، دفعات استارت، شرایط دمایی و حتی محل نصب کلید میباشد. جدول رنج کلید حرارتی اشنایدر با پوشش کامل بازههای جریان از ۰.۱ تا ۳۲ آمپر، کمک میکند تا بدون حدس و خطا، بر اساس مشخصات واقعی موتور، انتخابی دقیق داشته باشید.
یکی از نکات کلیدی در استفاده از این جدول، تطبیق جریان واقعی موتور با رنج جریان کلید است. اگر جریان نامی موتور شما دقیقاً در وسط بازه تنظیمی کلید قرار گیرد، بهترین حالت حفاظتی حاصل میشود. بهعبارت دیگر، هدف این است که در زمان اضافهبار واقعی، کلید بهموقع عمل کند و در زمان کارکرد عادی هیچ قطعی ناخواستهای ایجاد نشود. این ظرافت در انتخاب، تفاوت میان یک سیستم الکتریکی حرفهای و پرخطا را رقم میزند.
توصیه میشود قبل از خرید یا نصب هر مدل از کلیدهای حرارتی، ابتدا جدول رنج کلید حرارتی اشنایدر را بهدقت بررسی کرده و مدلهای مختلف را مقایسه کنید. علاوه بر آن، فراموش نکنید که پس از نصب، باید جریان تریپ دقیقاً با پیچ تنظیم روی کلید مقداردهی شود. بیتوجهی به این مرحله باعث میشود حتی اگر مدل انتخابی درست باشد، کارایی محافظتی مطلوبی حاصل نشود.
همچنین در صورت ایجاد تغییر در موتور، نوع بار یا شرایط کاری (مثلاً افزایش دما یا رطوبت)، بهتر است یک بازبینی در رنج کلید حرارتی انجام شود. بسیاری از آسیبها به موتور در اثر عدم هماهنگی رنج جریان کلید با وضعیت جدید تجهیزات رخ میدهد. مراقبت مداوم، تنظیم دورهای، و توجه به علائم غیرعادی، باعث میشود سیستم همیشه ایمن باقی بماند.
در پایان یادآور میشویم که اهمیت جدول رنج کلید حرارتی اشنایدر فقط در انتخاب اولیه نیست، بلکه این جدول باید در طول چرخه عمر تجهیزات به عنوان مرجع دائمی نگهداری شود. در هر پروژه صنعتی، ساختمانی، اداری یا حتی خانگی که نیاز به حفاظت از موتور یا الکتروموتور دارید، این جدول یک ابزار ضروری برای تصمیمگیری صحیح و کاهش ریسک است. با اتکا به این جدول، نه تنها از نظر فنی تصمیمی دقیق میگیرید، بلکه از نظر اقتصادی و ایمنی نیز بهرهوری بالاتری خواهید داشت.
سوالات متداول درباره جدول رنج کلید حرارتی اشنایدر
۱. منظور از “رنج” در جدول رنج کلید حرارتی اشنایدر چیست؟
رنج به بازهای از جریان آمپر گفته میشود که کلید حرارتی میتواند بر اساس آن تنظیم شود. این رنج مشخص میکند که کلید در چه محدودهای از جریان عمل خواهد کرد تا موتور را در برابر اضافهبار یا اتصال کوتاه محافظت کند.
۲. چطور با استفاده از جدول رنج کلید حرارتی اشنایدر، کلید مناسب را انتخاب کنم؟
ابتدا جریان نامی موتور را از روی پلاک مشخصات آن بررسی کنید. سپس مدل کلیدی را از جدول انتخاب کنید که رنج آن طوری باشد که جریان موتور در وسط بازه تنظیمی آن قرار گیرد.
۳. اگر رنج کلید حرارتی از جریان موتور بیشتر باشد، چه مشکلی ایجاد میشود؟
در این حالت، کلید دیرتر یا اصلاً در هنگام اضافهبار عمل نمیکند و ممکن است موتور آسیب ببیند یا حتی بسوزد. بنابراین رنج بالاتر از حد نیاز، باعث کاهش ایمنی سیستم میشود.
۴. آیا جدول رنج کلید حرارتی اشنایدر برای تمام ولتاژها مناسب است؟
جدول ارائهشده بر اساس ولتاژ سهفاز 400 ولت طراحی شده است. در صورت استفاده در ولتاژهای متفاوت، باید جریان دقیق موتور را محاسبه کرده و بر اساس آن مدل مناسب را از جدول انتخاب کنید.
۵. آیا تنظیم دقیق رنج پس از نصب ضروری است؟
بله. پس از نصب کلید حرارتی، باید پیچ تنظیم جریان آن را دقیقاً روی مقدار مورد نیاز قرار دهید. تنظیم نادرست باعث عملکرد ناقص یا قطع ناخواسته مدار خواهد شد.
۶. تفاوت بین مدلهای مختلف در جدول رنج کلید حرارتی اشنایدر چیست؟
تفاوتها در محدوده جریان قابل تنظیم، توان پشتیبانی موتور و کاربردهای آنهاست. هر مدل برای نوع خاصی از موتور و شرایط کاری طراحی شده تا حفاظت بهینه فراهم شود.
۷. چند وقت یکبار باید تنظیمات کلید حرارتی بازبینی شود؟
بهتر است هر ۳ تا ۶ ماه یکبار عملکرد کلید، پیچ تنظیم، ترمینالها و اتصالات بررسی شود. در صورت تغییر در شرایط کاری موتور یا محیط، تنظیمات مجدد انجام گیرد.
