ترانس جریان CT با قطر 30 میلیمتر از شرکت اشنایدر ، ترانس جریان CT با قطر 30 میلی متر اشنایدر ، ترانس جریان 50437 از شرکت اشنایدر با قطر 30 میلیمتر، به منظور تشخیص خطای نشتی جریان، از یک ترانس جریان مدل حلقوی به نام کوربالانس (CBCT) بهره میبرد. این ترانس به همراه رله نشتی جریان یا رله ارت فالت به صورت مکمل یکدیگر مورد استفاده قرار میگیرند.

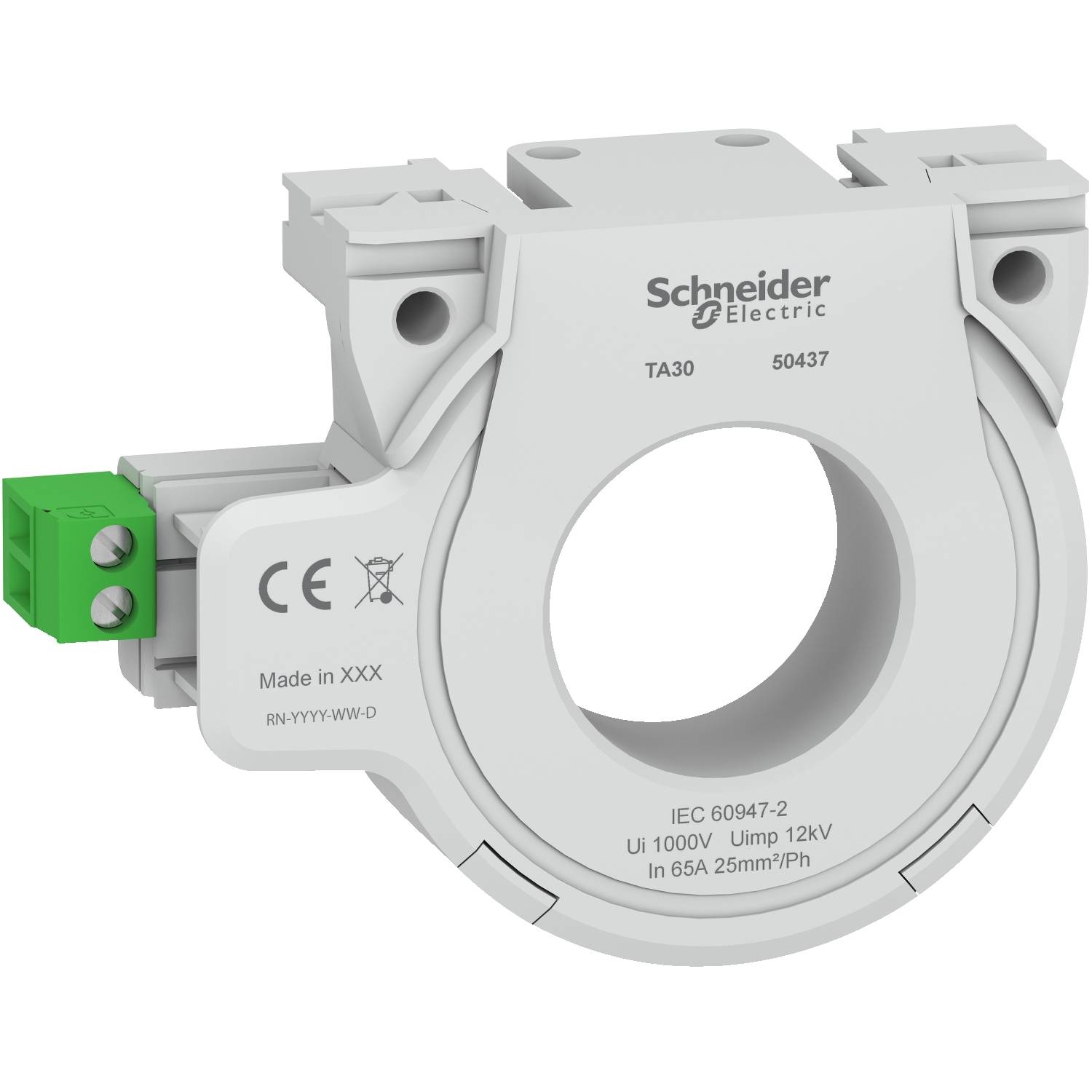

ترانس جریان CT با قطر 30 میلی متر اشنایدر
ترانس کوربالانس یا CBCT مخفف عبارت Core Balance Current Transformers است. این ترانس با قطر 30 میلیمتر به عنوان یک وسیله حیاتی برای تشخیص خطاهای نشتی جریان مورد استفاده قرار میگیرد. از این ترانس همراه با رله نشتی جریان یا رله ارت فالت بهعنوان یک سیستم کامل برای تامین امنیت و عملکرد بهینه در مدارهای جریان استفاده میشود.
ترانس جریان CT با قطر 30 میلی متر اشنایدر
ترانس جریان CT با قطر 30 میلیمتر از شرکت اشنایدر
در این نوع ترانس جریان، اصول تشخیص خطا بر اساس جمع جریانهای اندازهگیری شده مطابقت دارد. در مدارهای تک فاز، سیم فاز و نول از داخل ترانس جریان (CT) و در مدارهای سه فاز، همه سیمهای فاز به علاوه سیم نول از داخل CT بهعنوان ورودیهای اصلی مدنظر قرار میگیرند.
مشخصات فنی ترانس جریان CT با قطر 30 میلی متر اشنایدر ترانس جریان با کد فنی 50437 و نام اختصاری TA30 به صورت زیر است:
- کاربرد محصول: ترانس نمونهگیری جریان
- نسبت ترانس: 1/1000
- جریان کاری (آمپر): 65 آمپر
- نوع اندازهگیری: جریان
- قطر داخلی: 30 میلیمتر
در محیطی با درجه حفاظت IP30، این ترانس جریان TA30 بهعنوان یک ابزار کلیدی برای نمونهگیری دقیق جریانها در مدارهای تک فاز و سه فاز بهکار میرود. با نسبت ترانس 1/1000 و جریان کاری 65 آمپر، این ترانس به عنوان یک وسیله مطمئن و با کارایی بالا برای اندازهگیری جریانهای مختلف بهکار میرود.
